SymLink与火灾自动报警系统(FAS)对接的典型应用

发布时间:2014-11-02 来源:旋思科技

随着信息通讯技术的发展,传统的火灾报警系统已经开始向自动报警与远程监控方向发展,以计算机技术为基础的电子信息技术在消防中得到了广泛的应用。在现今“平安中国”的大气候下,对火灾自动报警系统(FAS)的智能联网监控建设势在必行。
目标
  火灾自动报警系统(FAS)的智能联网监控建设要实现以下几点目标:
  第一,实现报警联动功能。
  系统应对联网的火灾自动报警系统所在的各个监控点报警信息进行采集汇总和实时监控。并且对火警信息进行判别确认,真实火警及起火部位及时向中心指挥调度系统传送,提高火灾报警的及时性和可靠性。
  第二,实现设施巡检功能。
  系统应实时监测联网的火灾自动报警系统和联网网关的运行状态、网络通信状态等参数,可自动或人工对相关设备进行巡检测试,及时发现设备运行故障。
  第三,设备远程维护功能。
  系统运维人员可在现场或者远程对联网的火灾自动报警系统及相关网关进行远程部署维护,节省因异地设备维护而产生的人力和时间成本。
  第四,拓展消防监督功能。
  系统除与中心指挥系统交流信息外,还可为消防监督部门提供监控接口。消防监督机构可以随时登录系统平台对社会单位自身消防安全管理状况和消防安全重点部位进行监控,加大监督执法力度,提高监督执法的针对性和有效性,切实做到将火灾隐患消除于未然。
典型应用
  SymLink工业智能网关在火灾自动报警系统的智能联网建设中起着关键的桥梁作用,可以针对不同厂家、不同型号、不同协议的FAS系统定制专有的通信接口,并与中心指挥调度系统对接,实现化零为整的统一联网。
  在此文中将分别介绍楼控系统集成项目中与西门子FMS8000和霍尼韦尔ESSER IQ8的对接实例。
  1 与西门子FMS8000对接

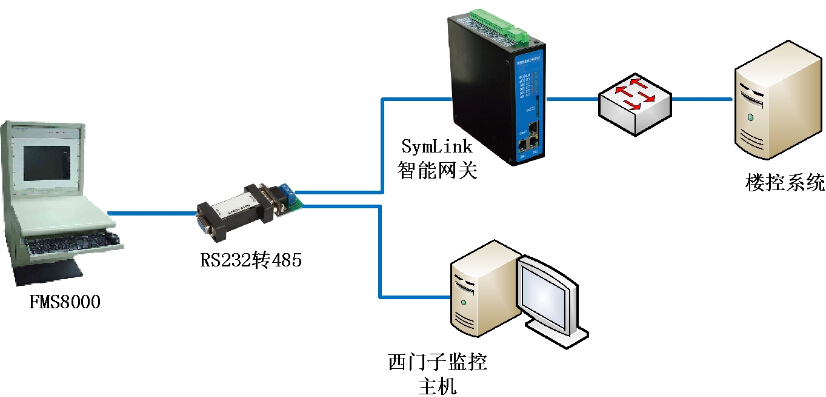

  此次现场需要将火灾报警系统FMS8000接入到整体楼控系统中,现场的西门子FMS8000具有1路RS232串口用于与西门子自身的监控主机相连,设备通信协议属于串口问答式私有协议。为了实现整体系统集成,选用SymLink智能网关作为FAS系统与整个楼控系统的链接通道。
  由于FMS8000的1路RS232串口已经被占用,所以选用RS232转485模块,再从该模块上并出两条链路,一条给西门子自身的监控主机,一条用于连接SymLink。


  由于通信协议属于问答式的串口协议,不能存在多主同时访问,所以SymLink根据FMS8000的私有协议进行接口定制开发,将问的环节去掉,只保留监听功能。截取各个消防通道报警点的通信正常状态、火灾告警信号等信息,并将所有的消防测点转换成标准的BAS总线协议(BACnetIP)给到楼控系统。
  2 与霍尼韦尔ESSER IQ8对接

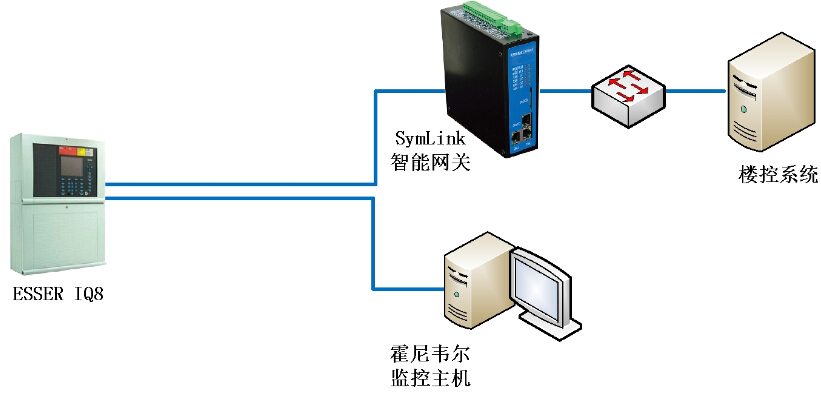

  现场选用霍尼韦尔的ESSER IQ8作为火灾自动报警系统,可提供多路RS232接口,因此SymLink可直接与ESSER IQ8连接。SymLink为ESSER IQ8开发了专有RS232通信协议,实时读取各个消防通道的状态信息及火灾告警信息等数据,并转为标准BACnetMSTP方式上传至楼控系统。


  在以上两种典型应用中通过SymLink智能网关可将分散孤立的FAS系统实现联网,将各个测点的火灾告警信息和测点状态信息等数据实时汇总归一到中心调度指挥系统,实现中心对各个分散系统的统一管理监控,并可实现自动巡检。
  在现场应用过程中SymLink可根据具体设备协议定制开发接口,即便在接口被独占的情况下,也可支持监听模式开发,满足现场的接入需求。
  通过SymLink的云平台功能,可实现对现场设备的远程部署和管理功能,工程师无需出差现场即可通过网络对现场的设备进行故障排查、程序更新、接口开发、组态配置等操作,节省了大量的出差成本。
应用总结
  通过FAS联网系统的建设,进而实现城市消防远程监控系统的整体发展,实现对联网用户的火灾报警信息、消防设施运行状态信息、消防安全管理信息的监测与管理。城市消防远程监控系统的建设,在强化各单位消防安全管理、提升火灾处理响应速度、提高城市防控火灾综合能力方面发挥着十分重要的作用。
