  • SymLink Q102H用户手册

    产品界面说明

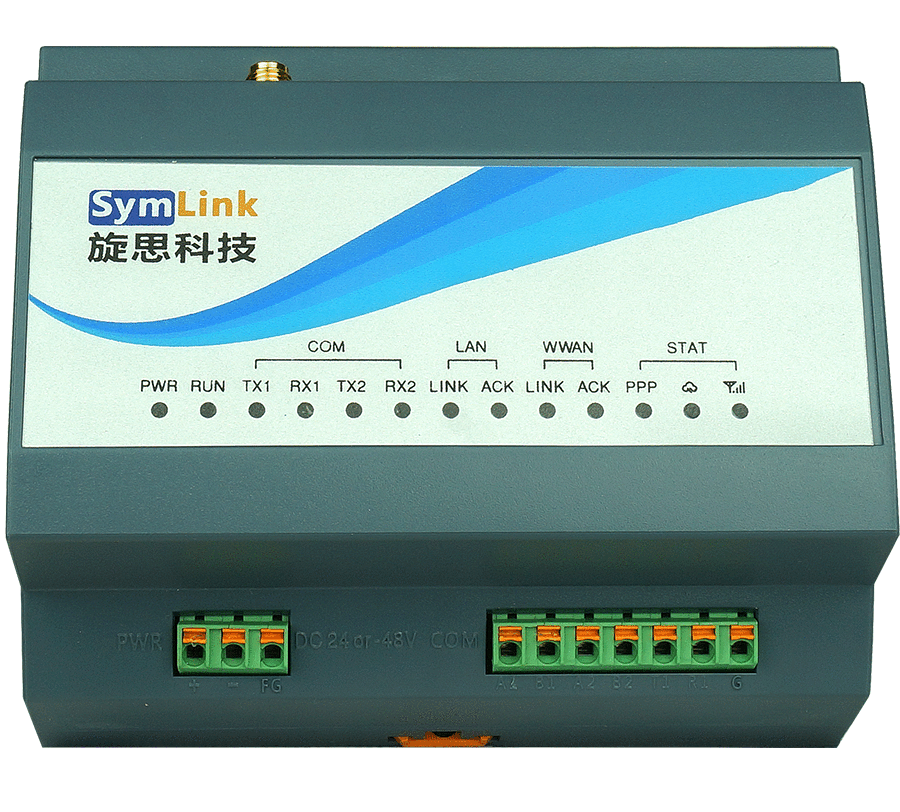

            Q102H外观为工业灰色。产品主面板主要是各种LED指示灯和LOGO、产品名称等信息,以及各种通信、网络接口。主面板的丝印可根据客户的需求定制,通过PVC贴膜实现,下图所示为主视图。

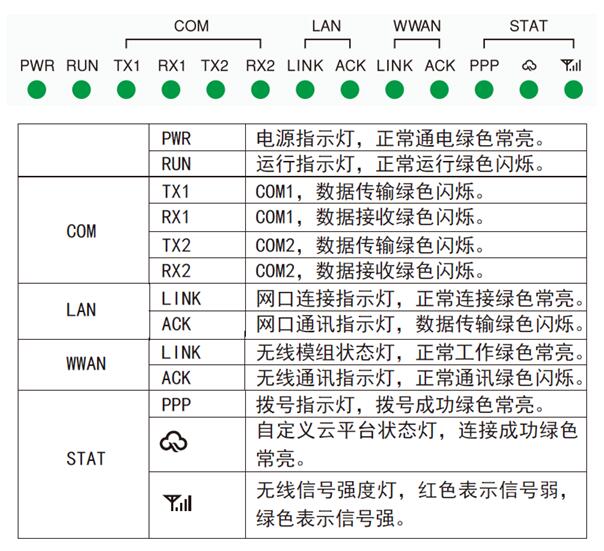

    1)指示灯

    2)网口

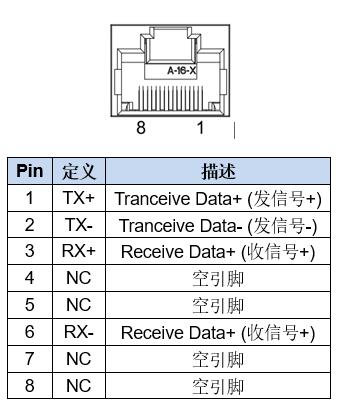

      Q102H具备1路10/100自适应以太网接口,接口采用标准RJ45连接器。具体定义如下:

    3)串口

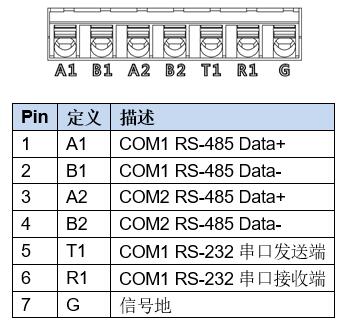

      Q102H支持1路RS485+1路可复用RS485/RS232,连接器定义如下:

    4)电源端子


      Q102H电源端子采用端子,支持1路电源输入。电源输入范围:DC24V/48V定义如下:

    安装方式


        Q102支持导轨和壁挂式两种安装方式。

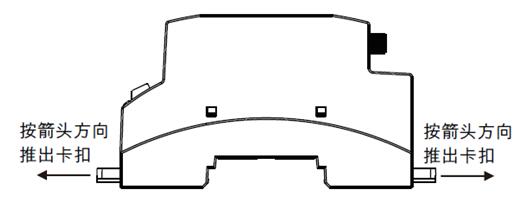

        1)壁挂式 采用壁挂安装方式,请按下图所示,将网关背面卡扣按箭头方向推出,固定用螺栓穿过卡扣上的小孔与墙面固定。

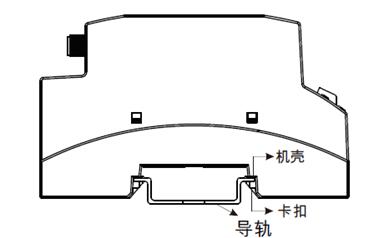

        2)导轨式 采用导轨安装方式,网关背面卡扣无需推出,将导轨按下图所示卡在卡扣与网关机壳之间即可。

    出厂默认设置

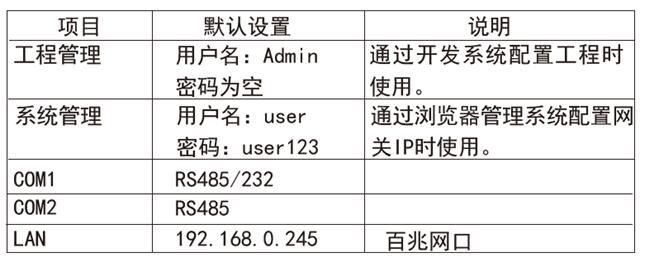

      Q102H的相关参数出厂默认设置如下表所示:
